超音波探傷儀

SUFD2

 性能特點

1.超高亮場致顯示器,強光,弱光環境,陽光下可清晰顯示。
2.三十二個獨立探傷通道,可自由設置和存儲多種探傷工藝和標準,現場探傷無需攜帶試塊,工作效率高
3.全中文觸摸式鍵盤,操作過程全中文提示。操作簡單易學。
4.主功能表,子功能表在同一視窗顯示。無需尋找,一目了然。

5.大容量鋰電池,低功耗設計。可連續工作20個小時以上。
6.可連接印表機,列印探傷報告和探傷波形。
7.擁有直探頭、斜探頭自動校準功能。
8.方波脈衝發生器:幅值和脈寬可調,適用於探測不同材料,不同深度工件的缺陷。
9.具備閘門內峰值自動捕捉功能。

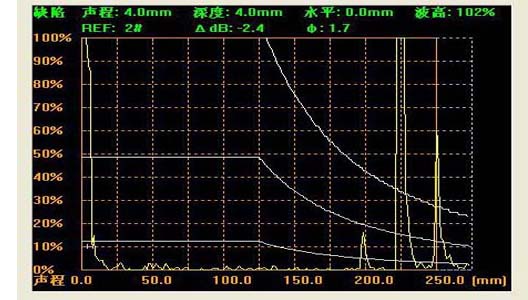

10.DGSAVG)曲線適用於鍛件等工件的探傷。
11.具備A掃和B掃兩種掃描方式。
12.可將波形和通道參數直接存儲到U盤中,也可通過盤-盤拷貝的形式將已存儲在探傷儀內的資料一次倒入U盤中,然後通過上位機軟體對波形和資料進行處理;
13.曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。

 規格說明  :

檢測範圍

0mm——10000mm

聲速範圍

1000m/s——9999m/s

增益範圍

0dB——110dB

顯示延遲

-20μs——+3400μs

探頭零偏

0μs——99.99μs

探頭頻率

0.1MHz——15 MHz

探頭阻尼

100Ω150Ω200Ω500Ω

重複頻率

10Hz——1000Hz

靈敏度餘量

≥60dB(200mmφ2平底孔) D200mmFBHφ2

≥40dB

線性抑制

0——80%

垂直線性誤差

≤3%

水平線性誤差

≤0.2%

動態範圍

≥32dB

脈衝類型

方波

脈衝強度

100V——800V

脈衝寬度

50ns——1000ns

電源

12×3.7V(鋰電池)

環境溫度

-20——50

環境濕度

20%——90%RH

外型尺寸

250Lmm×80(w)mm×150(H)mm

重量

1.7Kg ( 含電池)

配備清單 :

序號

物品名稱

規格型號

數量

1

主機(帶腕帶)

SUFD2

1

2

充電器

CD20L02QF

1

3

接頭連接電纜

1m

2

4

直探頭

F20mm,2.5MHz

1

5

斜探頭

1313k2,2.5MHz

1

6

耦合劑

95%甘油

1

7

皮套



1

8

背帶



1

9

合格證



1

10

SUFD2操作手冊



1

11

上位機軟體光碟

含盤盒

1

12

U

Newsmy 2G

1

13

U盤轉接頭部件



1

14

文件塑膠帶
