磨擦離合器

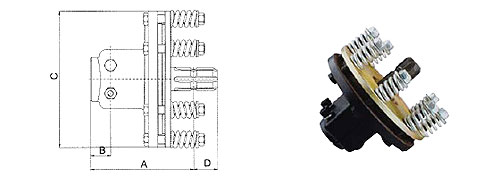

-2磨擦盤-

SUZUMI REF.  For
PTO
shaft
 Max torque (Nm)  Friction disc Spline (Female) Spline (Male) A
mm
B
mm
C
mm
D
mm
 4FF1    Series4    900    Ø140   13/8" Z6    —    155    30.5    Ø180    —
 4FF1.D    Series4    900    Ø140   13/8" Z21  —    155    30.5    Ø180    —
 5FF1    Series5    900    Ø140   13/8" Z6    —    152    29.5    Ø185    —
 5FF1.D    Series5    900    Ø140   13/8" Z21  —    152    29.5    Ø185    —
 6FF1    Series6    900    Ø140   13/8" Z6    —    163    30.5    Ø180    —
 6FF1.D    Series6    900    Ø140   13/8 Z21    —    163    30.5    Ø180    —
 FFS1    —    900    Ø140   13/8" Z6   13/8" Z6  163    30.5    Ø180    38
 FFS1.D    —    900    Ø140   13/8" Z21 13/8" Z6  163    30.5    Ø180    38
 5FF2    Series5    1200    Ø160   13/8" Z6    —    152    29.5    Ø200    —
 5FF2.D    Series5    1200    Ø160   13/8" Z21  —    152    29.5    Ø200    —
 6FF2    Series6    1200    Ø160   13/8" Z6    —    162    30.5    Ø200    —
 6FF2.D    Series6    1200    Ø160   13/8" Z21  —    162    30.5    Ø200    —
 6FF2.C    Series6    1200    Ø160   13/4" Z6    —    162    30.5    Ø200    —
 6FF2.E    Series6    1200    Ø160   13/4" Z20  —    162    30.5    Ø200    —
 FFS2    —    1200    Ø160   13/8" Z6   13/8" Z6  163    30.5    Ø200    38
 FFS2.D    —    1200    Ø160   13/8" Z21 13/8" Z6  163    30.5    Ø200    38
 FFS2.C    —    1200    Ø160   13/4" 26   13/8" Z6  163    30.5    Ø200    38
 FFS2.E    —    1200    Ø160   13/4" Z20 13/8" Z6  163    30.5    Ø200    38
 7FF2    Series7    1200    Ø160   13/8" Z6    —    165    30.5    Ø200    —
 8FF2    Series8    1200    Ø160   13/8" Z6    —    168    30.5    Ø200    —

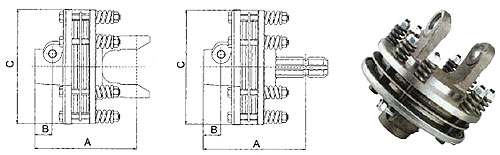

-4磨擦盤-



SUZUMI REF. For PTO shaft Max torque (Nm) Friction disc Spline (Female) Spline (Male)   A
mm
B
mm
C
mm
D
mm
 5FF3    Series5    1500    Ø140    13/8" Z6    —    170    30.5    Ø180    —
 5FF3.D    Series5    1500    Ø140    13/8" Z21  —    170    30.5    Ø180    —
 6FF3    Series6    1500    Ø140    13/8" Z6    —    178    30.5    Ø180    —
 6FF3.D    Series6    1500    Ø140    13/8" Z21  —    178    30.5    Ø180    —
 6FF3.C    Series6    1500    Ø140   13/4" Z6    —    178    30.5    Ø180    —
 6FF3.E    Series6    1500    Ø140   13/4" Z20  —    178    30.5    Ø180    —
 FFS3    —    1500    Ø140   13/8" Z6    13/8" Z6    179    30.5    Ø180    38
 FFS3.D    —    1500    Ø140   13/8" Z21   13/8" Z6    179    30.5    Ø180    38
 FFS3.C    —    1500    Ø140   13/4" Z6    13/8" Z6    179    30.5    Ø180    38
 FFS3.E    —    1500    Ø140   13/4" Z20  13/8" Z6    179    30.5    Ø180    38
 6FF4    Series6    2000    Ø160   13/8" Z6    —    178    30.5    Ø200    —
 6FF4.D    Series6    2000    Ø160   13/8" Z21  —    178    30.5    Ø200    —
 6FF3.C    Series6    2000    Ø160   13/4" Z6    —    178    30.5    Ø200    —
 6FF4.E    Series6    2000    Ø160   13/4" Z20  —    178    30.5    Ø200    —
 FFS4    —    2000    Ø160   13/8" Z6    13/8" Z6    179    30.5    Ø200    38
 FFS4.D    —    2000    Ø160   13/8" Z21  13/8" Z6    179    30.5    Ø200    38
 FFS4.C    —    2000    Ø160   13/4" Z6    13/8" Z6    179    30.5    Ø200    38
 FFS4.E    —    2000    Ø160   13/4" Z20  13/8" Z6    179    30.5    Ø200    38
 7FF4    Series7    2000    Ø160   13/8" Z6    —    183    30.5    Ø200    —
 8FF4    Series8    2000    Ø160   13/8" Z6    —    186    30.5    Ø200    —

FCS

SUZUMI REF.  Friction disc  Disc Q.ty  Max torque (Nm)  Spline (Female)  Spline (Male) A
mm
B
mm
C
mm
D
mm
 FCS165    Ø125    2    900    13/8"Z6    13/8"Z6  140  20  165 35
 FCS165.D   Ø125    2    900    13/8721    13/8"Z21 140  20   165   35

FCS203    Ø163    2    1200    13/8"Z6    13/8"Z6    155    30    203    35
 FCS203.D    Ø163    2    1200    13/8721    13/8"Z21   155    30    203    35
